高压水模具清洗房在精密锻压模具清理中的应用

文章出处:本站责任编辑:admin人气:11299 发表时间:2017-07-11 00:54:36【
冲压模具清洗机
上海昆航在模具清洗上共有四套清理方案:
1、喷砂清洗
2、干冰清洗
3、激光清洗
4、高压水清洗
四种清洗方案针对不同的的清洗模具,比如精密冲压模具清洗,针对冲压模具精度要求高,表面清洁等级高的特性,无法使用喷砂清洗和激光清洗,那么干冰清洗又不能完全解决冲压模具表面的油污,只有高压水清洗既能解决模具表面精度又能清洗掉模具表面的油污,是冲压模具清理不可多得的最优方案。

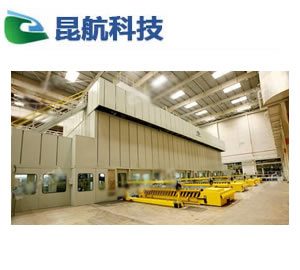

那么针对冲压模具的尺寸和体量,冲压模具清洗机可以设计成清洗房和密闭台车型清洗机,房间型的适合大型模具,比如汽车模具等,操作人员是可以进出清洗房的,工作过程中清洗人员操持清洗枪清理模具;密闭台车型清洗机,无需人员操作清理,整个清洗流程全自动操作。

一、项目名称:冲压厂模具清洗间、辅助间和清洗设备定作项目
二、项目概况及技术要求
序号 系统内容 性能 特征参数
1 清洗间、
辅助间
外型尺寸(L×B×H)
11m×7.0m×3.5m
型式 轻钢结构,单开式防水门,可开式屋顶,侧壁设观察窗,清洗室大门采用手动折叠式门
框架及墙壁材料 框架:型钢(喷砂防腐处理);外壁:浅色调彩钢板
中间:EPS隔音保温材料+消音+骨架(保温层厚50mm)
内壁:磨光拉丝板(SUS304厚0.7㎜),顶横梁A60mm方管清洗间顶部可开启式(开启宽3米 ,长度到行车行程极限)。
观察窗 钢化玻璃结构(厚5mm)。
2 循环过滤系统 离心泵 1台。不锈钢,流量15m3/h、扬程30米
精密过滤器 2台串联。第一台采用不锈钢袋式过滤器,快开式,双袋/,过滤精度(20μm),滤过量与泵流量配套,每个袋内设磁力棒1根,并用不锈钢支架固定;第二台采用PE过滤器,过滤精度(0.5μm)。工作原理:微孔烧结管式过滤机以烧结成形管作为过滤介质,溶液经前期处理后含悬浮物的废水、废气通过介质,对0.5微米以上的固体颗粒得到有效截留。
净液箱 1个。304不锈钢材质,骨架厚4 mm,壁板厚2mm,水箱尺寸:长×宽×高=1500mm×1000mm×1000mm;
水加热温度60℃;
液位三级联动控制,自动补液,高低液位声光报警。
隔油池 混凝土结构(内贴耐腐磁砖),5mm厚钢盖板,设检修孔及检修梯。清洗模具后液体经回流沟流入隔油池(进隔油池前,先经过粗过滤沉淀坑,坑内设框式或袋式不锈钢粗过滤网(40目)和磁力棒(磁通强度10000高斯)2 根,磁力棒用不锈钢支架固定,可定期将框式不锈钢网拿出清理杂质和铁屑),隔油池与循环水池间设隔墙,2个水池通过倒L型联通管相联(联通管的大小应保证清洗液正常流入循环水池,保持液面高度稳定),油被隔离在隔油池内,下部清液通过联通管溢流进入循环水池。隔油池池底设排污集水坑,池底设坡向集水坑1-3%的坡度。隔油池上部设自来水冲洗接口。(乙方提供图纸,甲方负责施工)
循环水池 混凝土结构(内贴耐腐磁砖),5 mm厚钢盖板,设检修孔及检修梯。清洗液从隔油池通过联通管进入循环水池,循环水池内设折流板,离心泵的吸入口前,设二道框式不锈钢粗滤网(80目)、并配置2 根磁力棒(磁通强度10000高斯),磁力棒用支架固定;循环水池底部设排污集水坑,上部设自来水补水及冲洗接口。循环水池池底设1-3%的坡度坡向集水坑。(乙方提供图纸,甲方负责施工)
3
高压喷射清洗系统
工作方式 手持式高压水枪冲洗,水枪一把
高压泵 高压泵2套,(250bar,21.2L/min)。
高压冲洗水枪及软管 2套
模具清洗架 1个,能放置用于清洗的大小各种模具(最大模寸2.5*4.5米 ,最小1.0*1.5米),荷载30吨,轨道型钢制作,除锈、防腐。
(乙方提供图纸,甲方负责施工)
4 油水分离及排污系统 结构型式 带式或挤压带式油水分器
吸油带宽 mm 根据工作需要配置
收油能力kg/h 根据工作需要配置
浮油回收率
收油含水量
排污泵 排污耐腐潜水泵2台(隔油池及循环水池各一台),30m3/h,扬程40米 。
5 吹水系统 工作方式 手持式气吹长杆枪人工吹干
工作介质 干燥压缩空气(带油水分离器)
工作压力 0.4~0.6Mpa
7 吸雾排风系统 排雾风机 3000m3/h  160-230Pa  0.37Kw x 3只。(SF3-2/2R)
风罩及风管 0.7mm不锈钢板(SUS304)板制作。


主要参数
最大清洗尺寸 5000×2500×1500mm
最大清洗重量 50 吨
清洗压力 100-220 bar
清洗流量 25 L/min
高压柱塞泵 SP-351W 德国产美国GIANT品牌
高压热水水枪 PA 意大利
清洗温度 常温~70 ℃
预加热时间 ≤60 min
加热温度 ≤90 ℃
恒温加热功率 18 KW
预加热功率 54 KW
高压泵功率 15 KW
过滤泵功率 2.2 KW
控制功率 1 KW
控制操作高度 1400 mm
加热水箱容积 500 L
冷水箱容积 1000 L
工作环境温度 10 ℃~45 ℃
压缩空气 0.5MPa±10%
相对湿度 30—90%
总重 ≤2500 KG

有关冲压模具清洗机方案和详细内容请咨询昆航科技!
